一、MQJ系列高精度单/双轴倾角传感器概述：
MQJ系列是米朗科技公司推出的高精度单轴与双轴倾角传感器，分辨率可达0.01°，传感器内部采用高分辨力差分数模转换器，产品使用高精度的3D-MEMS测量芯片，内置自动温度补偿和滤波算法，很大程度减小了因环境变化引起的误差。 为使产品在高低温环境中有优良的性能， 特对产品在-40～+85℃范围内进行温度补偿，有效抑制由温度变化引起的角度数据偏移，确保测量数据的准确性，稳定性。
产品外壳采用锌合金压铸成型，机械强度高，温度膨胀系数小，密封性能高，安装方便、使用简单、体积小、抗外界电磁干扰、承受振动冲击能力强，是测量测绘，高层建筑，公路桥梁，工业自动化，工程机械等行业倾角测量的推荐选择。
二、MQJ系列高精度单/双轴倾角传感器性能参数：
测量轴 | 单轴 | 双轴 |
测量范围 | ±15°,±30°,±60°, ±90° | ±30°,±60°,±90° |
线性精度 | 0-15°线性精度≤0.05°；15°-30°线性精度≤0.2°；30°-90°线性精度≤0.3° | |
分辨率 | 0.01° | |
零点温漂 | ±0.0007°/℃ | ±0.005°/℃ |
工作电流 | 18～45mA（24V） | |
输出信号 | 0-5V/0-10V/4-20mA/RS485 | |
供电电压 | 12～24V DC | |
工作温度 | -40～+85℃ | |
储存温度 | -55～+100℃ | |
上电启动时间 | ＜1s | |
输出频率 | 5～10Hz | |
绝缘电阻 | ≥100兆欧 | |
抗冲击 | 2000g,0.5ms,3 次/轴 | |
抗震动 | 10grms、10～1000Hz | |
防护等级 | IP67/IP68 | |
外壳材质 | 锌合金 | |
安装 | 四颗M4螺丝 | |
三、产品安装：
正确的安装方式可以避免产生测量误差，传感器安装时要做到如下几点:

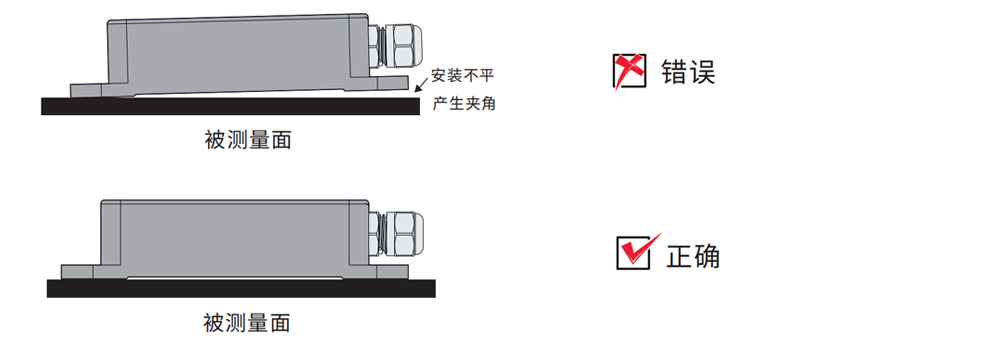

1. 要保证传感器安装面与被测量面完全紧靠，被测量面要尽可能水平，不能有夹角产生。如下图所示

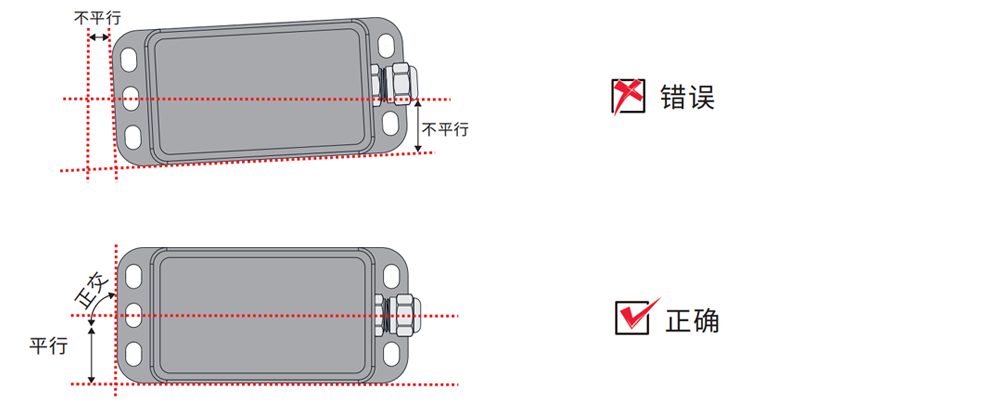

2. 传感器底边线和被测物体轴线不能有夹角产生，安装时应保持传感器底边线与被测物体转动轴线平行或正交。如下图所示
3. 传感器的安装面与被测量面必须固定紧密、接触平整、转动稳定，要避免由于加速度、振动产生的测量误差。

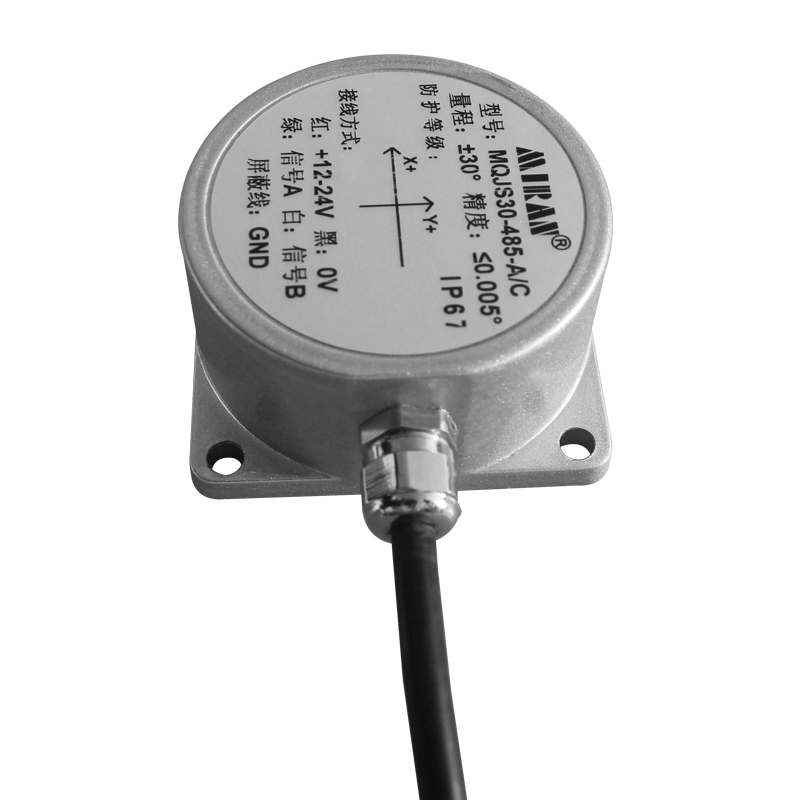

A:圆形电子仓产品安装示意图(只限A型)
四、接线定义：
五、应用领域：
● 测量测绘仪器 ●铁路机车监测
● 塔杆倾斜监测 ●工程机械倾角测量
● 工业自动化姿态控制 ●高层建筑监测
● 桥梁与大坝监测 ●地质设备倾斜监测
● 石油钻井设备 ●精密平台自动调平
六、产品安装尺寸：
七、倾角传感器型号选型：
八、全自动高精度三轴转台与两轴转台视频与图片：
九、常用可选量程参考：
MQJD15-V1-A1/C、MQJD30-V1-A1/C、MQJD90-V1-A1/C、MQJS15-V1-A1/C、MQJS30-V1-A1/C、MQJS90-V1-A1/C。
