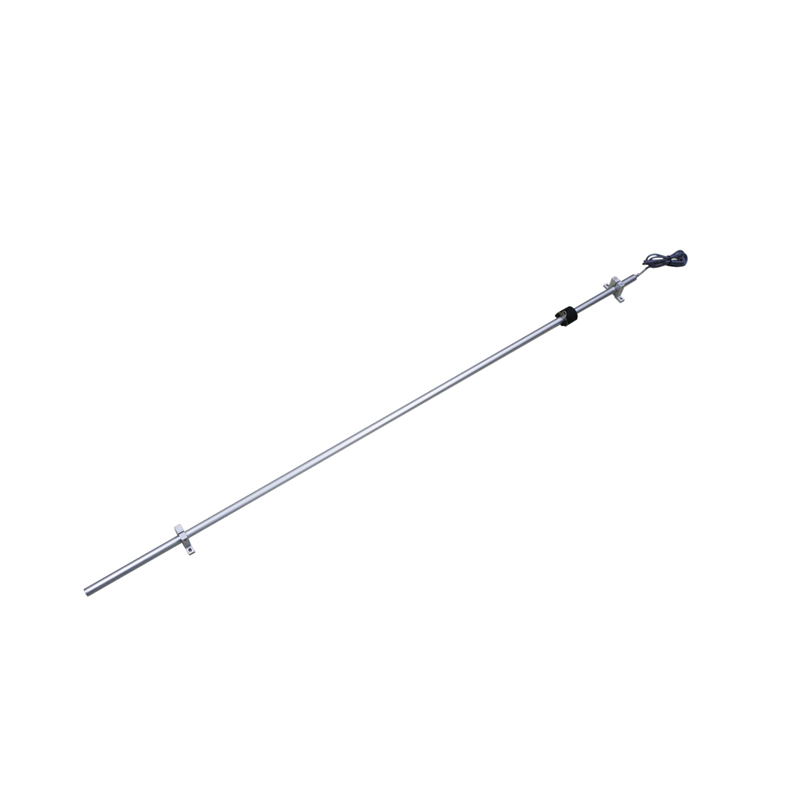

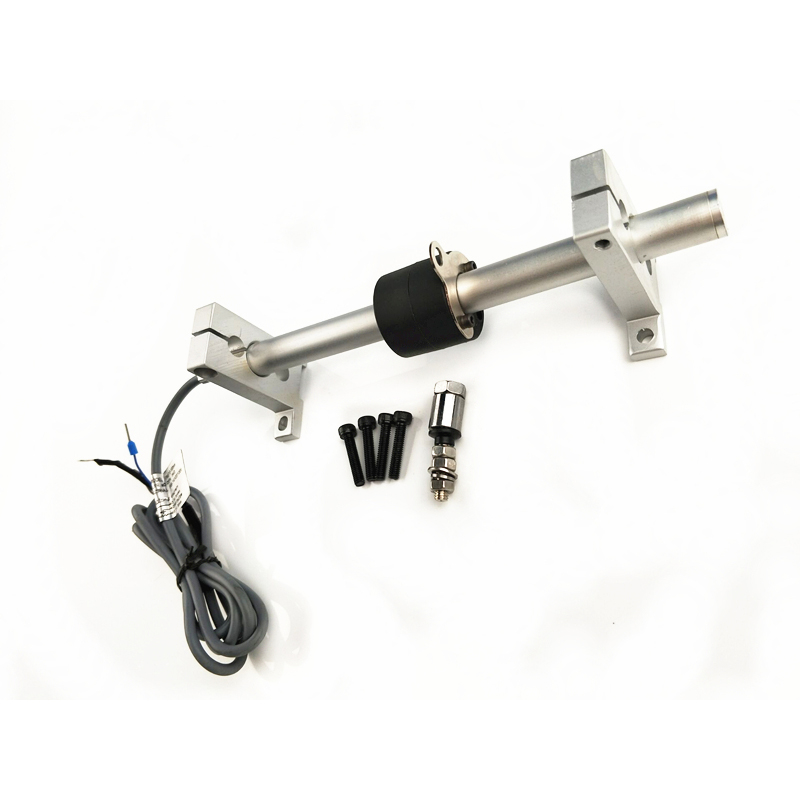

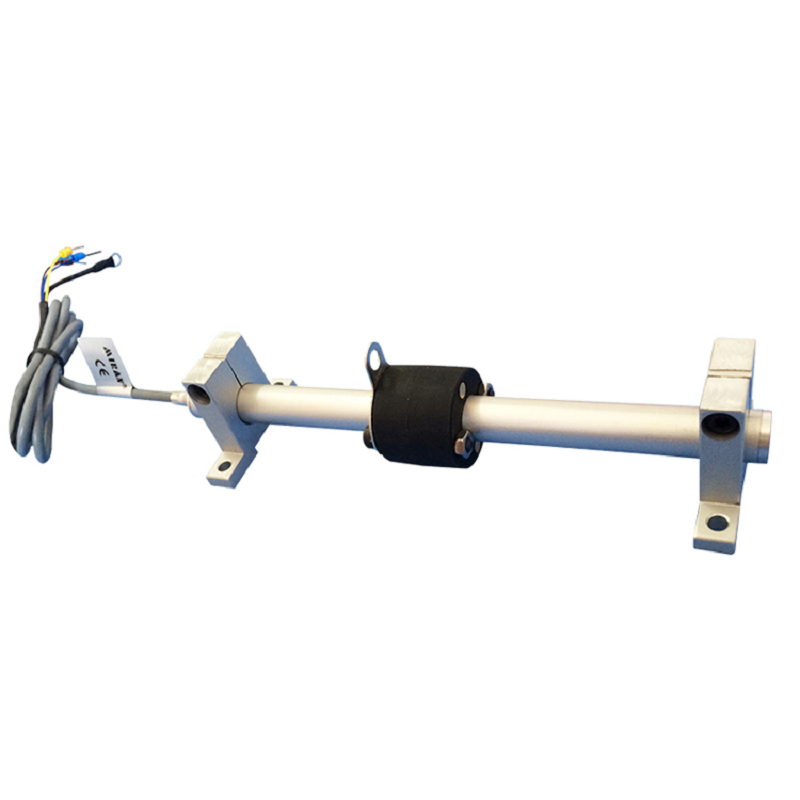

磁阻式位移传感器: PME12系列

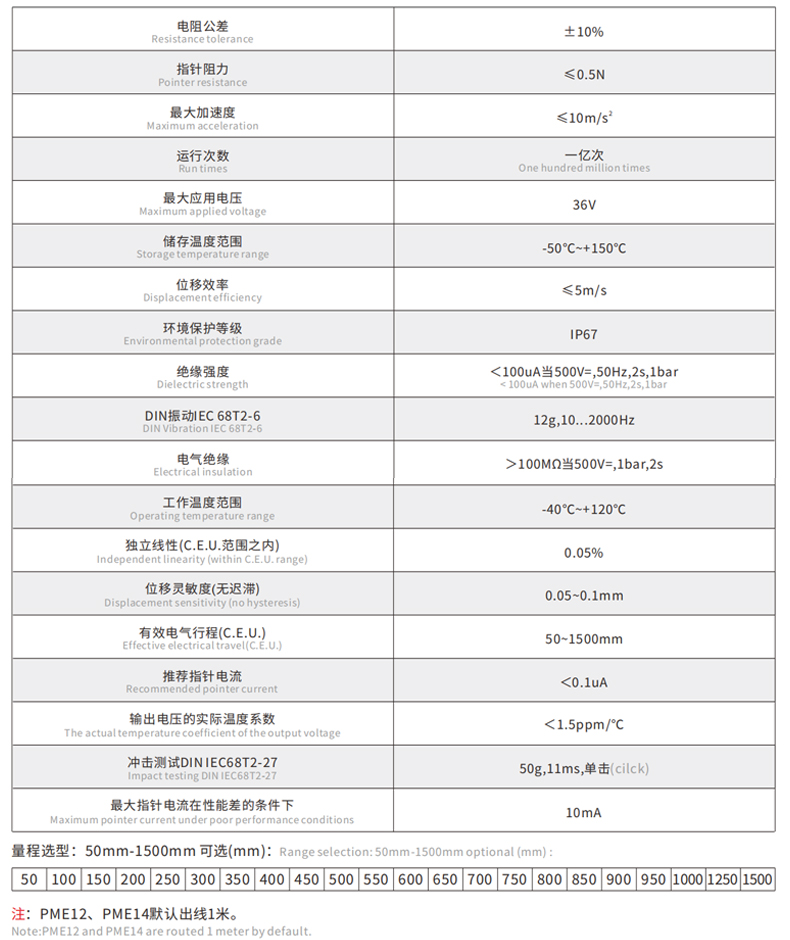

技术数据
有效电气行程（C.E.U） | 50~1000mm |
独立线性（C.E.U.范围之内） | 0.05% |
位移效率 | ≤5m/s |
更大加速度 | ≤10m/s² |
DIN振动IEC 68T2-6 | 12g，10...2000Hz |
指针阻力 | ≤0.5N |
冲击测试 DIN IEC68T2-27 | 50g，11ms，单击 |
位移灵敏度（无迟滞） | 0.05~0.1mm |
电阻公差 | ±10% |
推荐指针电流 | ＜0.1uA |
更大指针电流，在性能差的条件下 | 10mA |
更大应用电压 | 36V |
电气绝缘 | ＞100MΩ当500V=，1bar，2s |
绝缘强度 | ＜100uA当500V=，50Hz，2s，1bar |
运行次数 | 一亿次 |
环境保护等级 | IP67 |
输出电压的实际温度系数 | ＜1.5ppm/℃ |
工作温度范围 | -40...+120℃ |
储存温度范围 | -50...+150℃ |
技术数据
主要特征：
PME12 直线位移传感器采用无阻轴设计，密封等级IP67，可满足灰尘或油污较多或潮湿环境或暂时浸没条件下的位移测量需要。
PME系列产品是基于外部电磁执行器与内部测量游标连接的新型位移测量传感器。
通过磁性游标取代传统位移传感器中的阻轴，传感器结构更紧凑。
超出理论电气行程后无电气信号变化，安装更简单。
本系统传感器适用于各种空压环境的位移测量,工作压力≤2. 5MPa。
量程选型：50mm-1000mm 可选（mm）：
50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 |
重要提示：目录中呈报的数据，直线和温度系数只对米制装置通过指针电路IC的更大流量≤10uA时有效
