ML-F-50MM 电感调频式位移传感器
应用领域：在静载测试仪上使用、在核爆试验中的应用、在土工试验与原位测试中的应用、在工业和其它领域的应用。
概述
电感调频式位移传感器可广泛应用于国防工程科学试验，工程勘测设计土工试验和原位测试走向各种行业和工业自动化与测控技术领域。成为智能二次仪表，微机应用部门产品配套的理想择。
电感调频式位移传感器具有优良的性能，采用方便的单电源12V DC供电，电子电路密封在304不锈钢金属管内，具备防水，防腐，防爆性能。

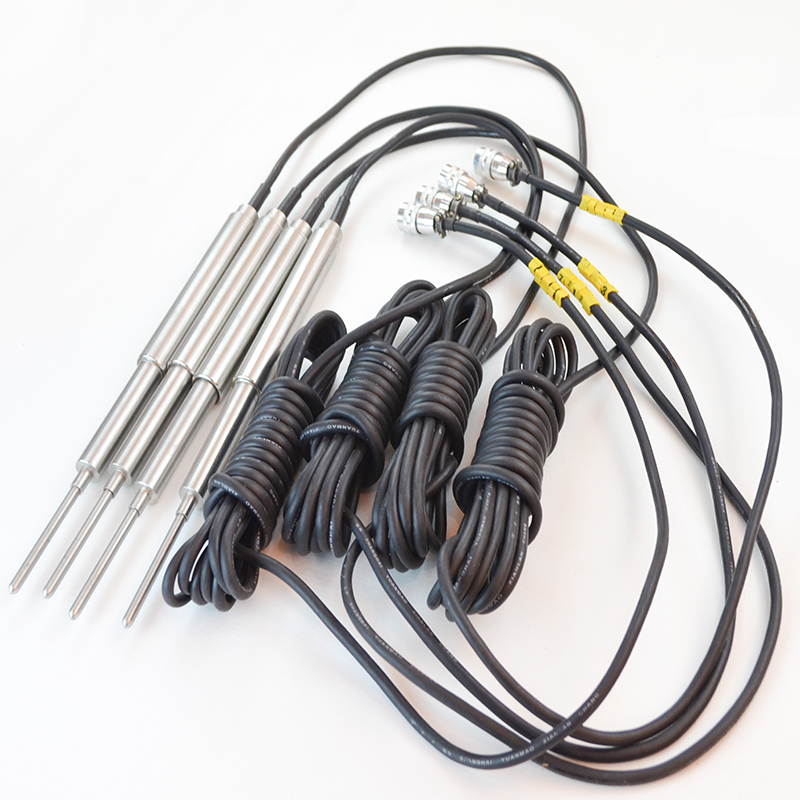

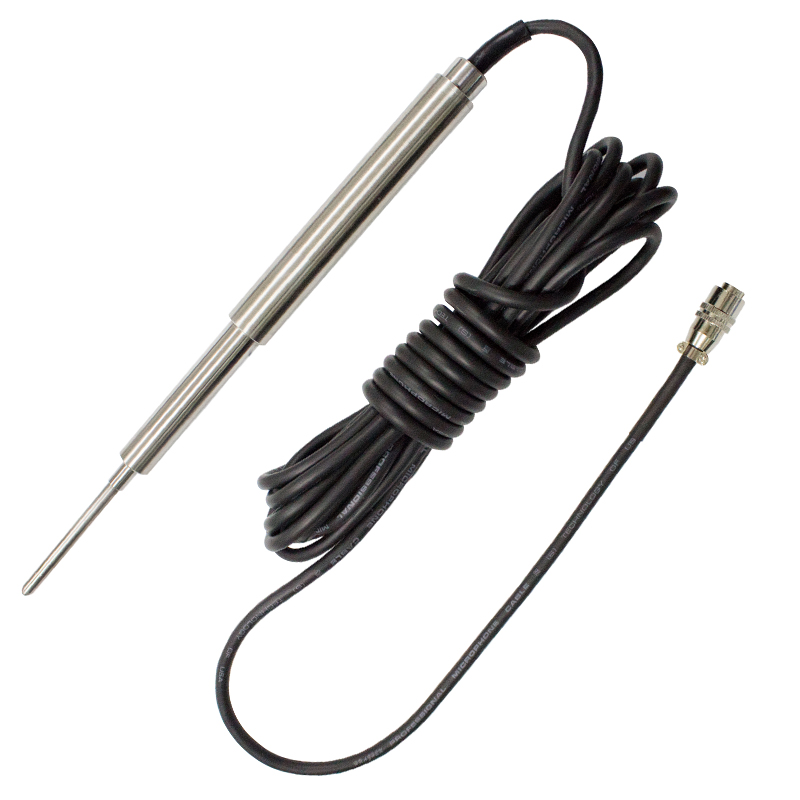

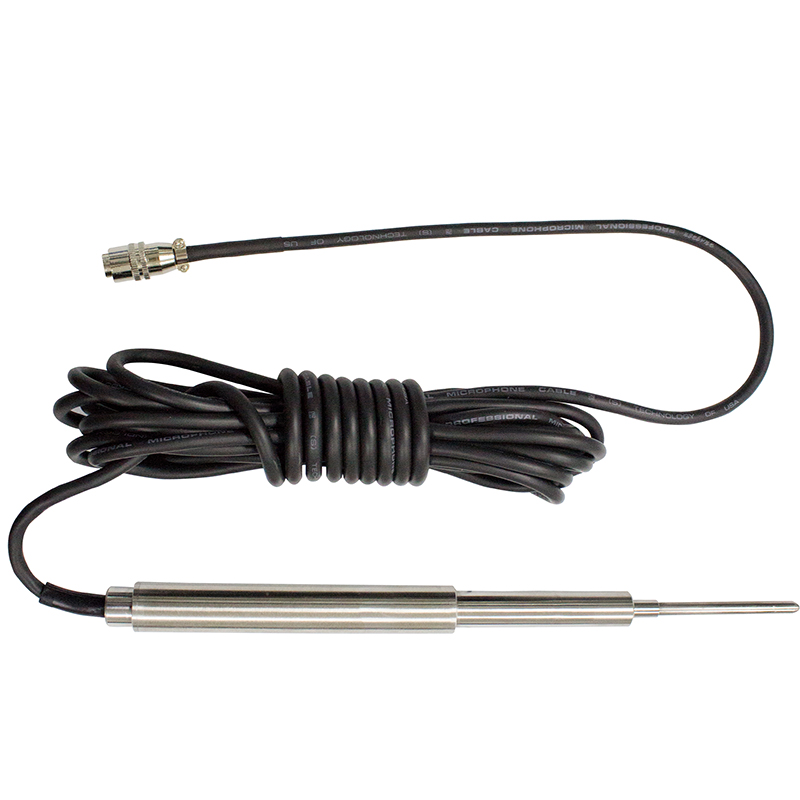

实物图：
性能参数：
位移量程（mm） | 0-50mm通用 |
输出信号 | 幅度＞2V的方波信号 |
线性误差 | 0.1%---1.0% |
分辨率 | ≤0.001mm |
工作温度 | -25℃~+85℃ |
耐受冲击 | 250g/11毫秒 |
振动允限 | 10g/2KHZ |
温度系数 | 零点 ≤0.01%/℃ |
中心频率 | 16KHZ±4% |
相对湿度 | |
允许电缆长度 | ≤1000米 |
供电电源 | 12VDC |
工作电流 | ≤5mA |
特点：
一、外径φ21mm，不锈钢304外壳，回弹式
二、检测准确
1、重复性及回差非常小，其误差均小于0.05%
2、非线性误差在0.1%--1.0%之间
3、远传不影响测试精度
4、分辨率高
三、工作可靠，因结构简单紧凑，封装严密，既抗震又耐潮，特别适合于恶劣环境下使用
四、性能稳定
五、节省电源和电缆
六、配套仪表多
使用须知：
1、电压及信号波形：供电为12V DC，方波信号输出
2、安装：传感器用百分表架，或磁力表座固定
3、接线：传感器的线为二芯话筒线，屏蔽为地线，接电源和信号的低位端子，芯线一根接电源正极，另一根接信号输入端子，插头输出，其中1脚接信号，2脚接电源，3、4接地
4、读数应在通电30分钟后进行
5、出厂自带电缆5米，如不够，应事先申明加长
6、妥善保护，防止摔跌，严格按技术条件使用

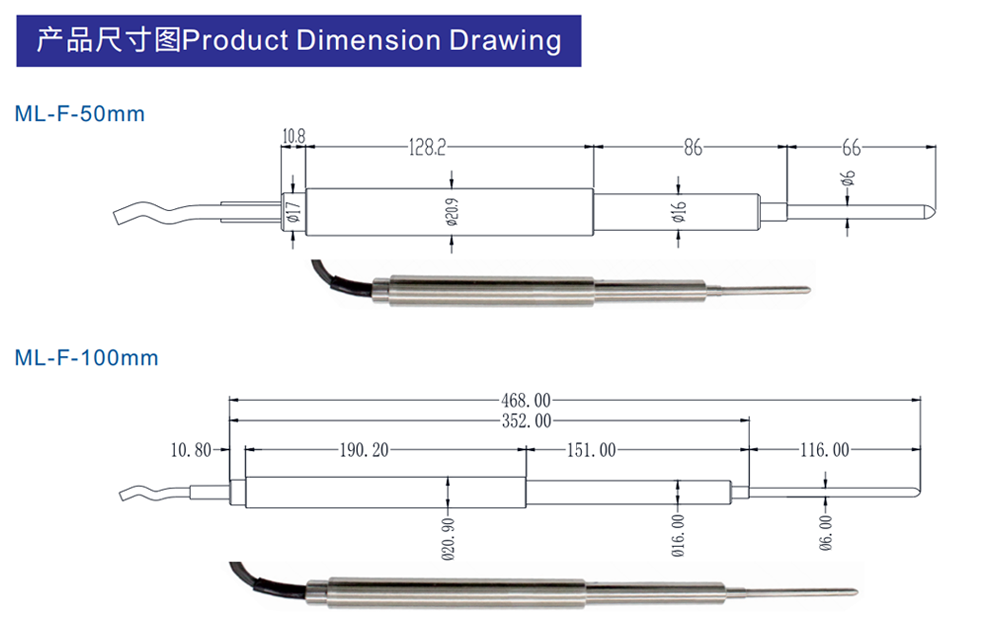

安装尺寸图：
米朗位移传感器率定表
传感器型号：ML-F-50MM
①在-10~50℃范围内，平均每度频率漂移0.1Hz/℃
②在室温20℃下，4小时频率漂移1Hz
③率定结果表
编号：160001 量程：50mm | |||
位移值（mm） | 频率值（Hz） | 位移值（mm） | 频率值（Hz） |
0.00 | 12002 | 27.50 | 15854 |
2.50 | 12299 | 30.00 | 16257 |
5.00 | 12609 | 32.50 | 16669 |
7.50 | 12931 | 35.00 | 17089 |
10.00 | 13263 | 37.50 | 17515 |
12.50 | 13605 | 40.00 | 17948 |
15.00 | 13957 | 42.50 | 18386 |
17.50 | 14318 | 45.00 | 18826 |
20.00 | 14688 | 47.50 | 19267 |
22.50 | 15066 | 50.00 | 19704 |
25.00 | 15453 | ||
