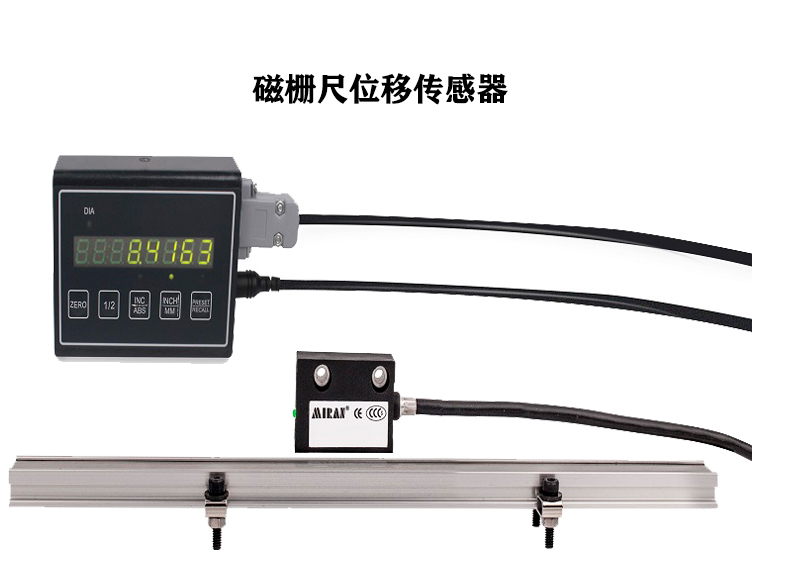

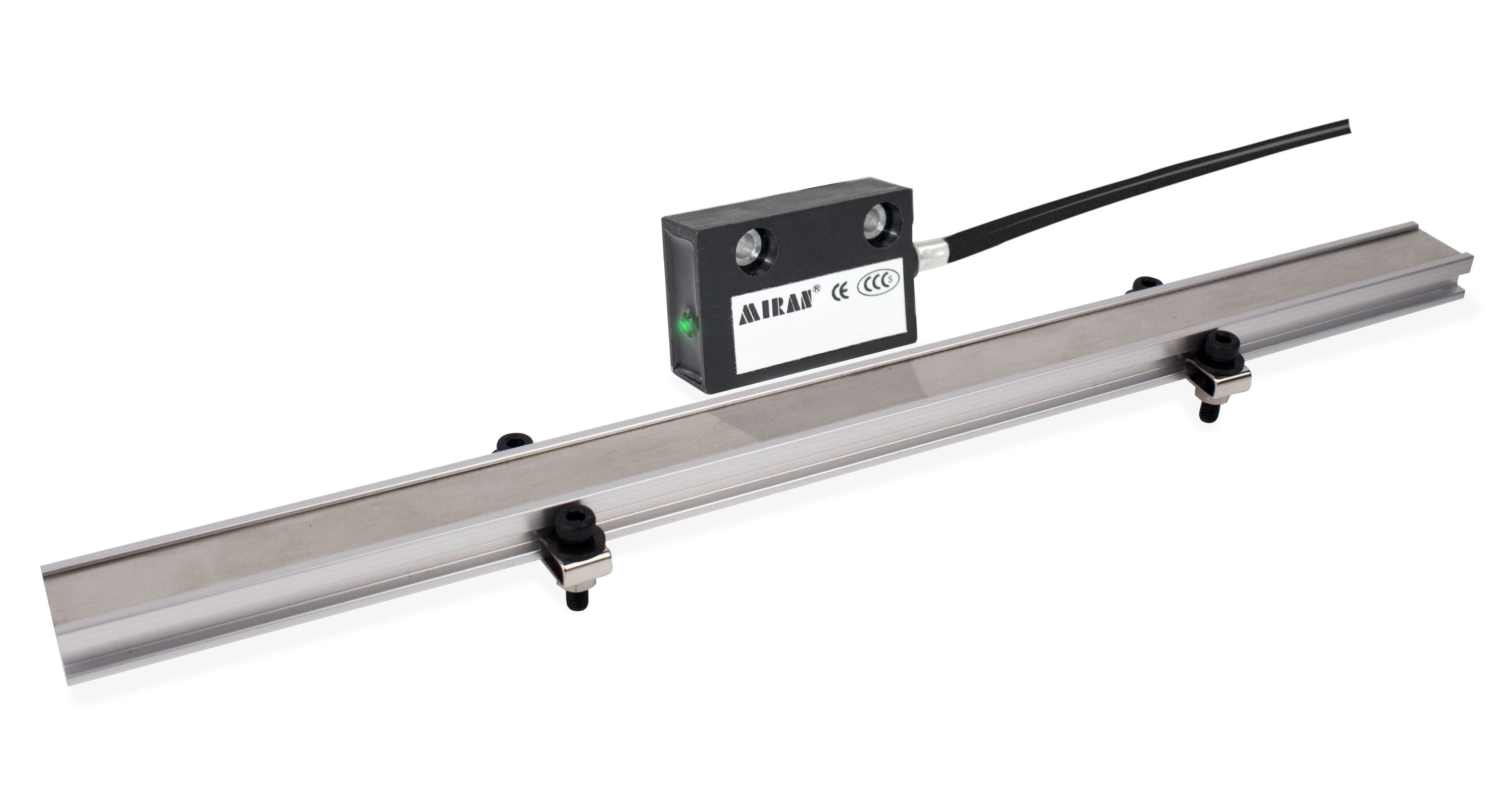

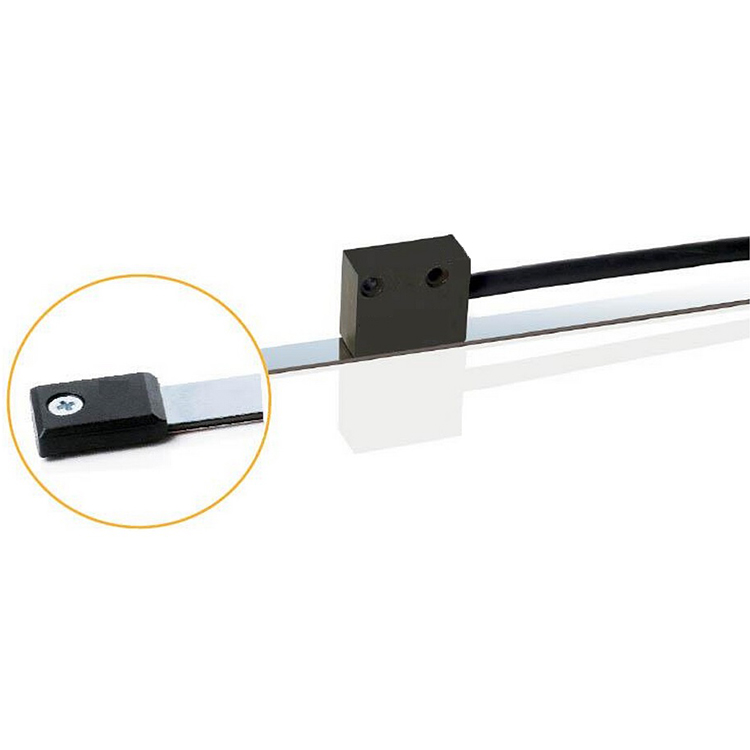

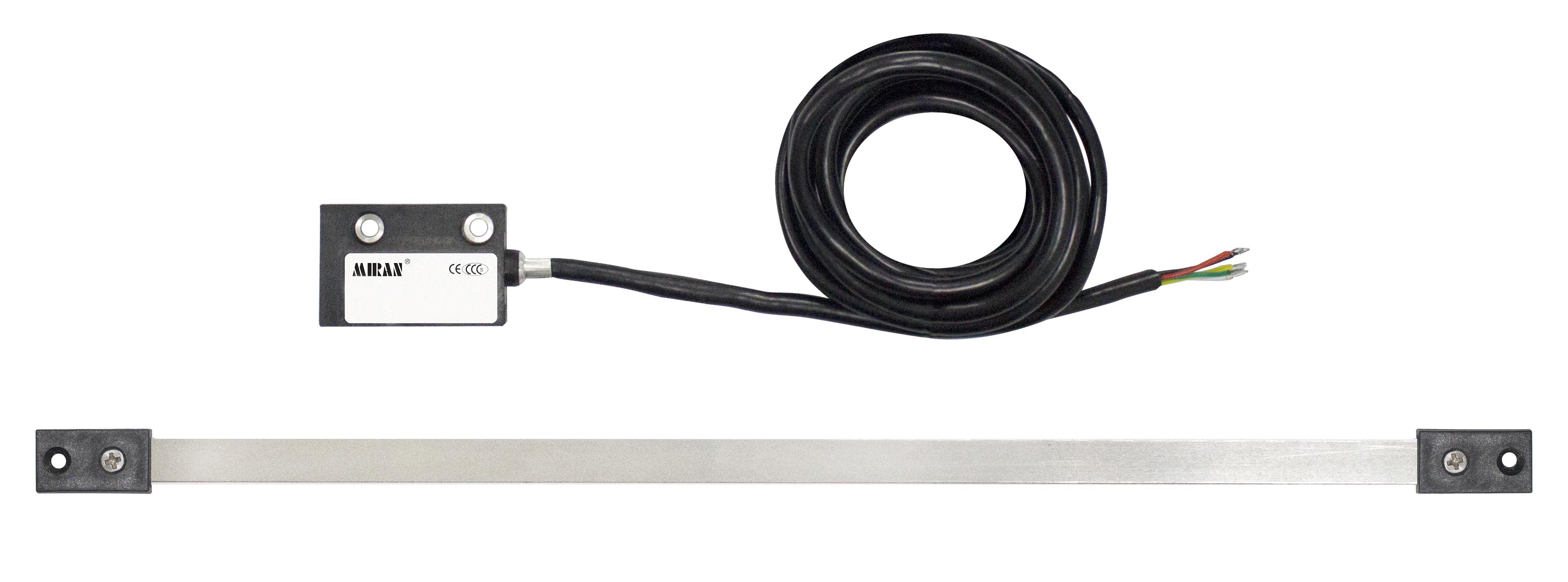

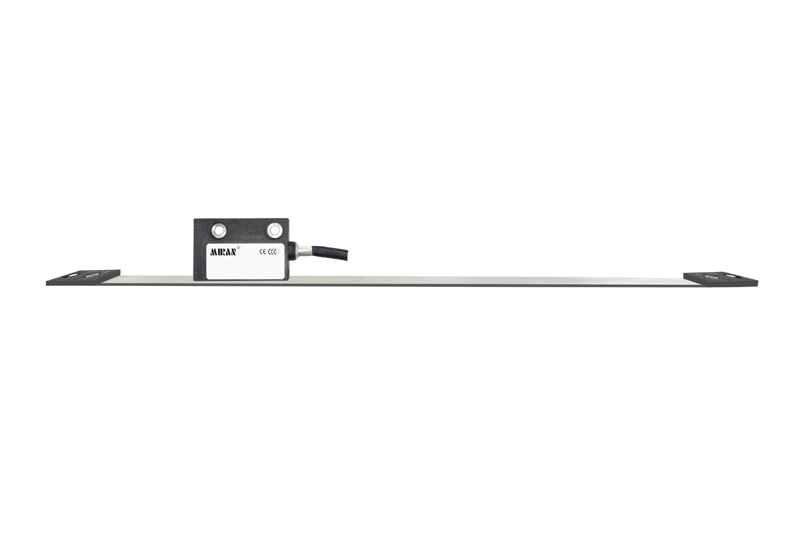

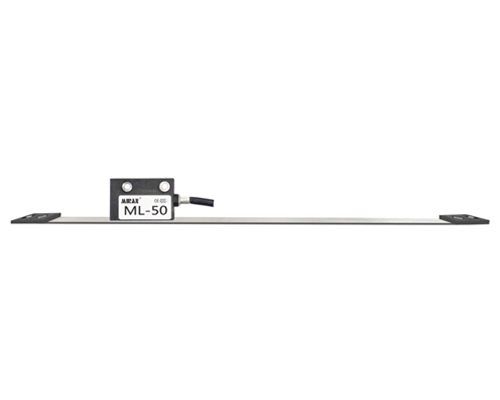

MR-50磁栅测量系统
概述：
本产品是磁栅测量系统，其中MR是读磁头、MS是磁尺，它们之间根据磁感应的原理进行工作。当MR读磁头在MS磁尺的磁场空间中做直线运动时，读磁头会根据运动的相关位移量实时的输出符合标准的位置脉冲。 本产品主要用于木工、石材加工、锯切、金属切削、纺织、印刷、包装、塑料加工、自动化系统、切割设备、电子组装设备、测量/检测设备等。
纯德国进口磁尺材料：
特点：
非接触、高速测量。
高分辨率。
内置LED状态指示灯。
极强的抗污和抗油能力。
简易的安装方式。
极好的经济性。

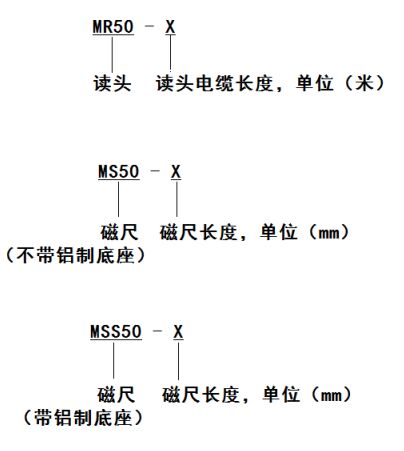

订货规格：
技术规格：
读磁头 | MR-50 |
配套磁尺 | MS-50 |
分辨率 | 5μm |
工作电压 | 5 ~ 30V DC |
输出信号 | A / B / Z |
精度指标(20℃) | ±50μm/m |
重复精度 | Max. ±1个单位分辨率（单方向） |
测量长度 | 用户指定（无限制） |
安装间隙 | Max. 2.5mm |
移动速度 | Max. 25m/s |
空载电流 | Max. 30mA |
输出电流 | Max. 50mA（每路信号） |
工作温度 | -20℃ ~ +85℃ |
保护等级 | IP68（IEC60529:2001） |
线胀系数 | ~ 17 × 10-6/K |
频 率 | 1.25MHZ |
AB信号1mm脉冲个数 | 50个（每0.02mm,1个脉冲） |
Z信号每5mm脉冲个数 | 1个 |
抗干扰(EMC) | Electrostatic discharge(ESD: EN61000-4-2)；Radio-frequency(EN61000-4-3, EN61000-4-6)； Electrical fast transient(EFT: EN61000-4-4)； Surge(EN61000-4-5)； Power frequency magnetic field(EN61000-4-8)； |

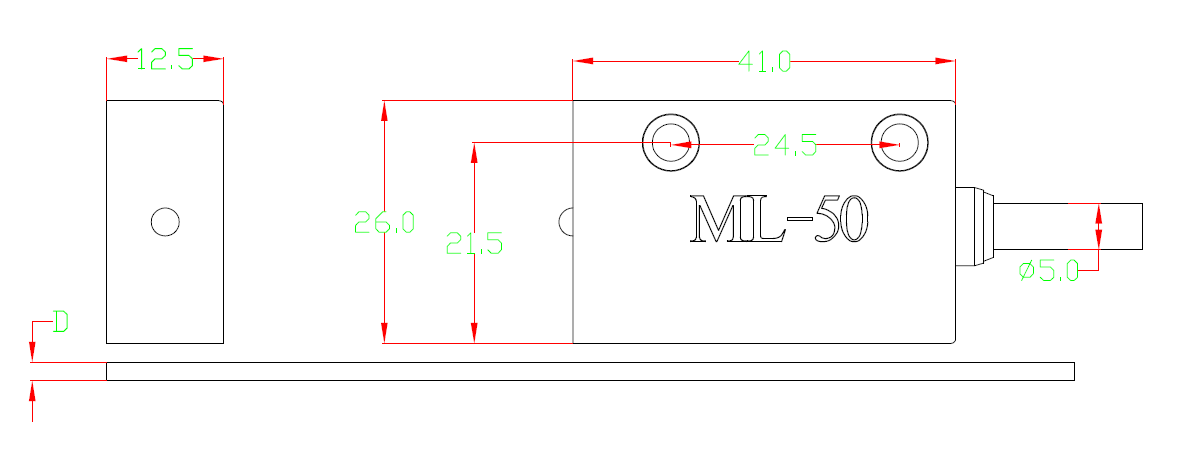

外型尺寸：(单位 mm)

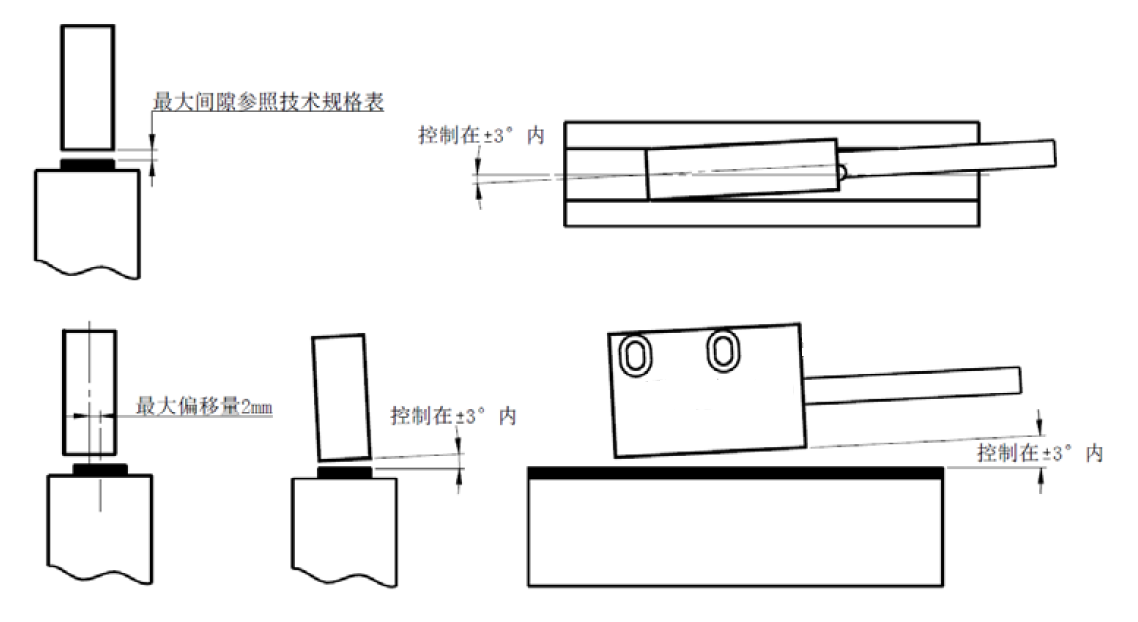

安装要求：
输出定义：
+VCC | 红 |
0V | 黑 |
A | 黄 |
B | 白 |
Z | 绿 |
●AB信号每0.02mm一个脉冲。
指示灯：
绿色：工作正常
红绿色： 磁信号太弱，需检查
指示灯只能提示工作电源和磁尺信号是否正常，并不能保证安装后的测量精度，如果需要提高精度请在安装时尽量将读磁头靠近磁尺。
磁尺安装：

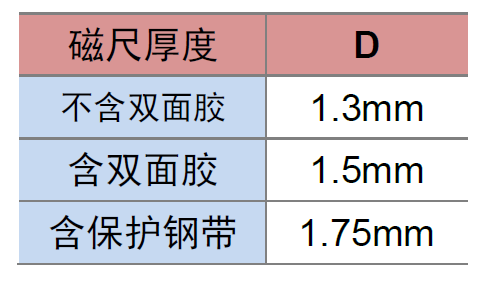

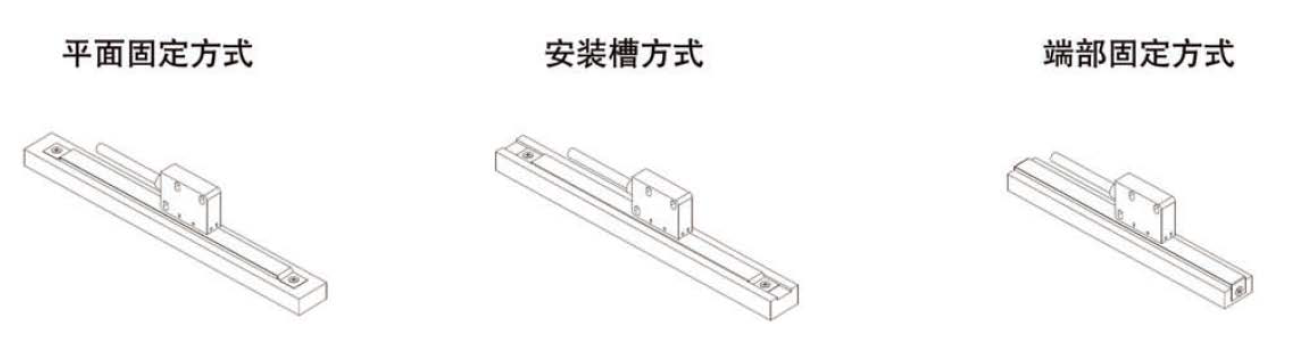

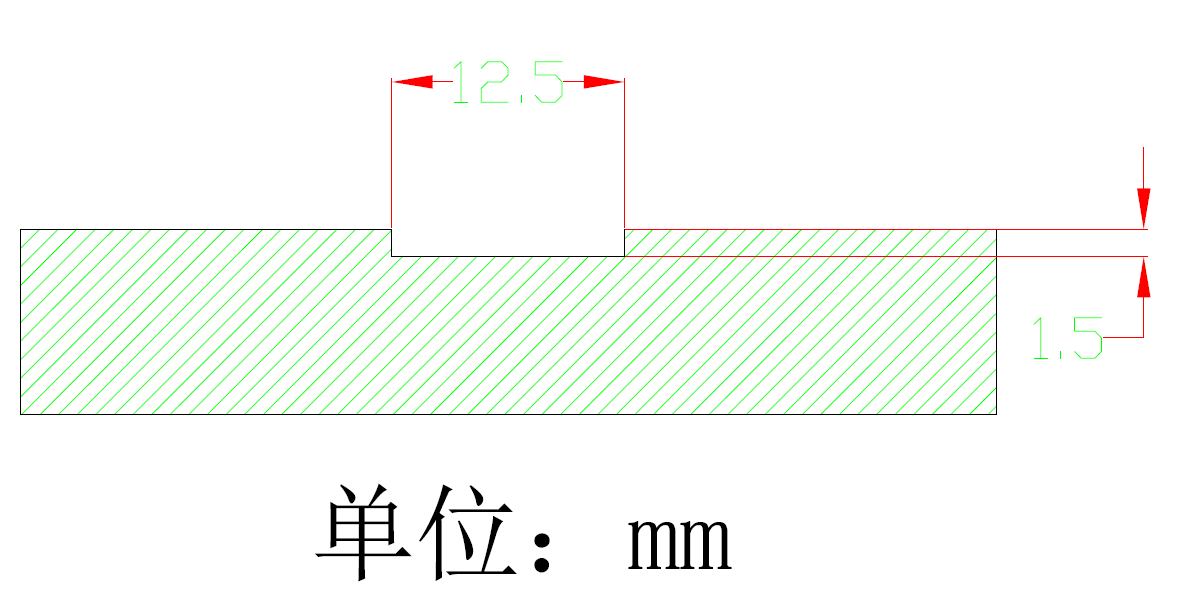

当采用安装槽方式进行安装时，预先开设的安装槽的尺寸见下图。

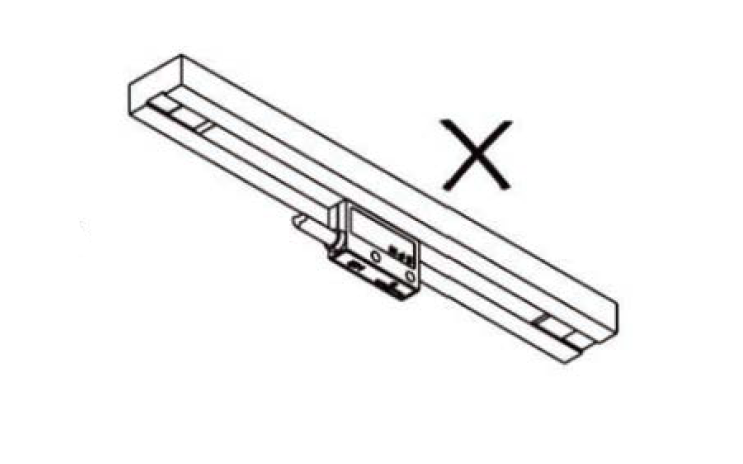

磁尺可以水平安装和侧装，但尽量避免倒置安装，见下图。
 | |||

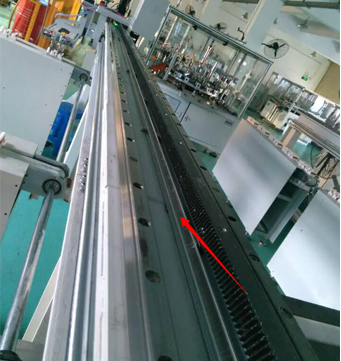

| 磁栅尺在型材切割机床中的应用 |
