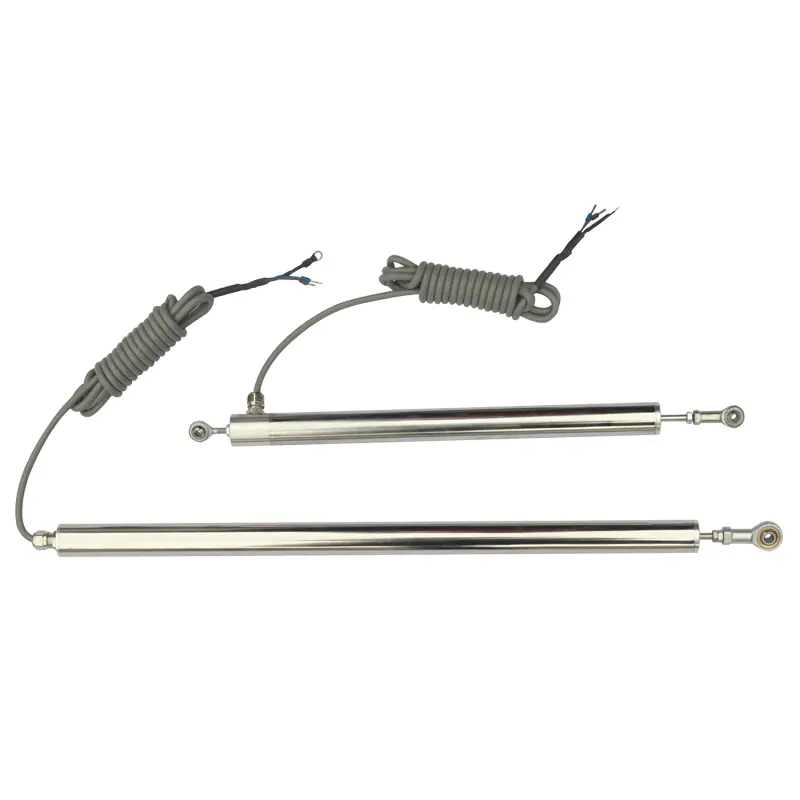

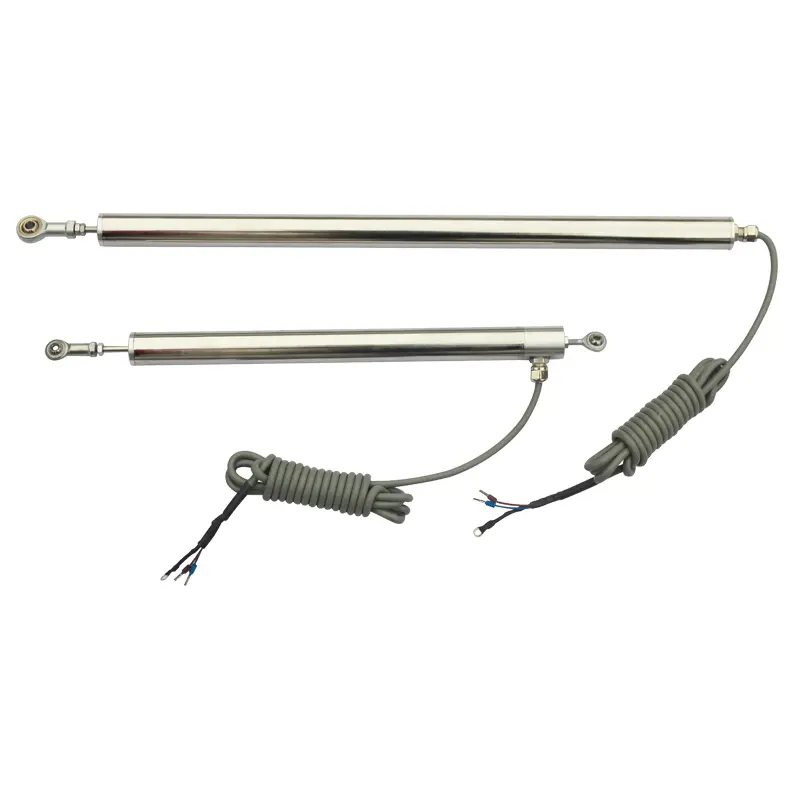

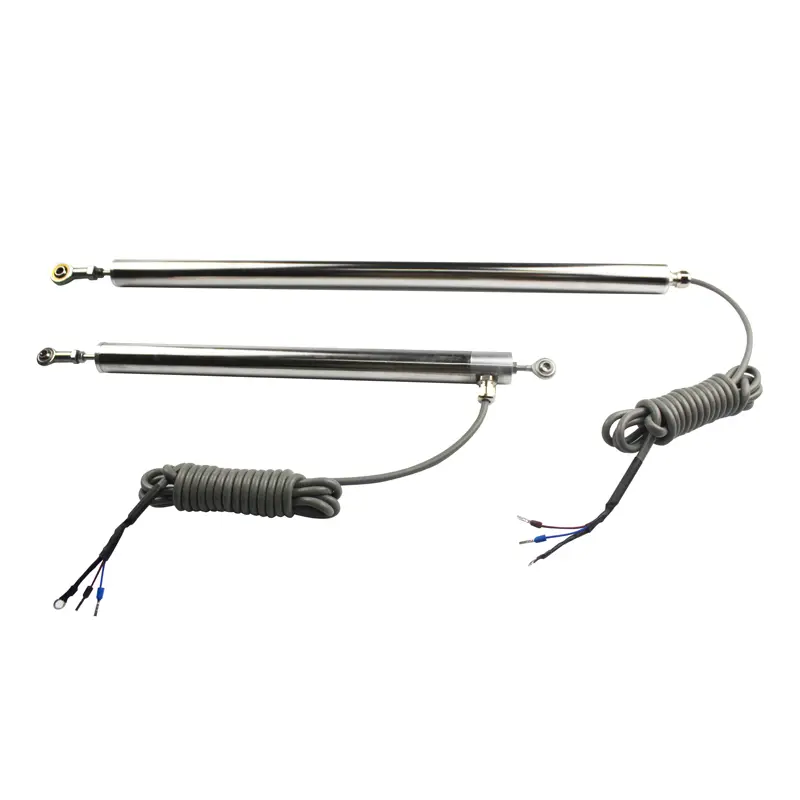

LVDTC20拉杆式位移传感器概述：
差动变压器式位移传感器（LVDT）可广泛应用于航天航空，机械， 建筑，纺织，铁路，煤炭，冶金，塑料，化工以及科研院校等国民经济各行各业，用来测量伸长,振动,物体厚度，膨胀等的高技术产品。
直流LVDT具有优良的性能，采用方便的单电源+12～24V DC供电， 电子电路密封在304不锈钢金属管内,可以在潮湿和灰尘等恶劣环境中工作,输出信号为标准的可被计算机或PLC使用的0-10V或4-20mA输出。
LVDTC20拉杆式位移传感器特点：
★内置精密直线轴承，重复性好
★探头为氮化硅陶瓷球，耐磨性好
★无滑动触点，使用寿命长
★直流单电源供电，内置高性能信号解调器
★二线制4-20mA电流输出，三线制0-5V或0-10V电压输出
★外径Φ20mm,不锈钢304外壳,拉杆式可配鱼眼
LVDTC20拉杆式位移传感器应用领域：
●轴径跳动检测 ●纺织机械检测
●阀门位置检测与控制 ●辊缝间隙测量
●车辆制动装置磨损测量 ●机器人、精密位移测量
●汽车零件在线检测 ●机床及工具定位、液压缸定位
●桥面移位检测 ●地铁地道工程防护
LVDTC20拉杆式位移传感器性能参数：
位移量程 | 5mm,10mm,20mm,25mm,40mm,50mm,100mm |
输出信号 | 0～5V, 0～10V,4～20mA，RS485 |
分辨率 | ≤1um(*高） 数字式输出是16bit |
线性误差 | ≤±0.25%FS |
重复误差 | *高可达10um |
供电电源 | +12～30V DC |
工作电流 | 电压输出型 电流 ＜10mA |
二线4～20mA电流输出型 电流4～25mA | |
RS485输出型 电流15～40mA | |
动态特性 | *大50HZ |
耐受冲击 | 250g/11毫秒 |
振动允限 | 10g/2KHZ |
激励电压 | 3Vrms |
激励频率 | 5KHZ |
温度系数 | 零点≤0.01%/℃ |
灵敏度 | ≤0.025%/℃ |
工作温度 | -25℃～+85℃ |

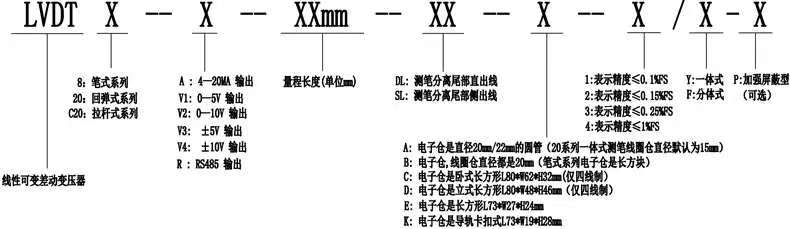

LVDTC20拉杆式位移传感器选型指导：

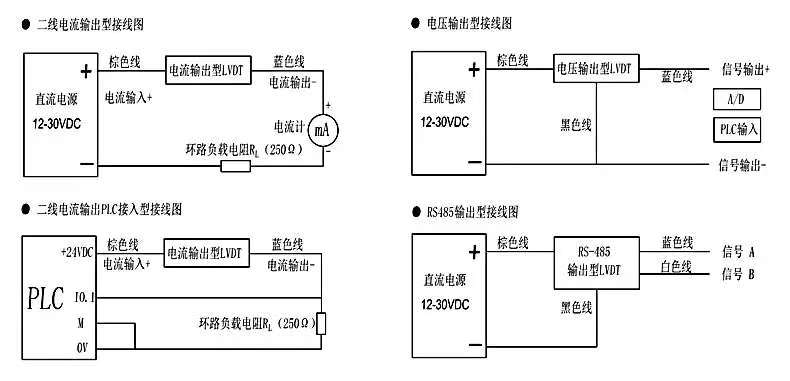

LVDTC20拉杆式位移传感器接线方式：
直流稳压电源输出电压值必须在规定的使用范围内
1.电流信号输出 电缆线颜色定义：
棕色----供电电源（+） 电流输入（+）
蓝色----供电电源（-） 电流输出（-）
2. 电压信号输出 电缆线颜色定义：
棕色---- 供电电源（+）
蓝色---- 电压输出（+）
黑色---- 供电电源（-）信号输出（-）
3.数字RS-485信号输出 电缆线颜色定义：
棕色---供电电源（+）
黑色---供电电源（-）
蓝色---信号A
白色---信号B

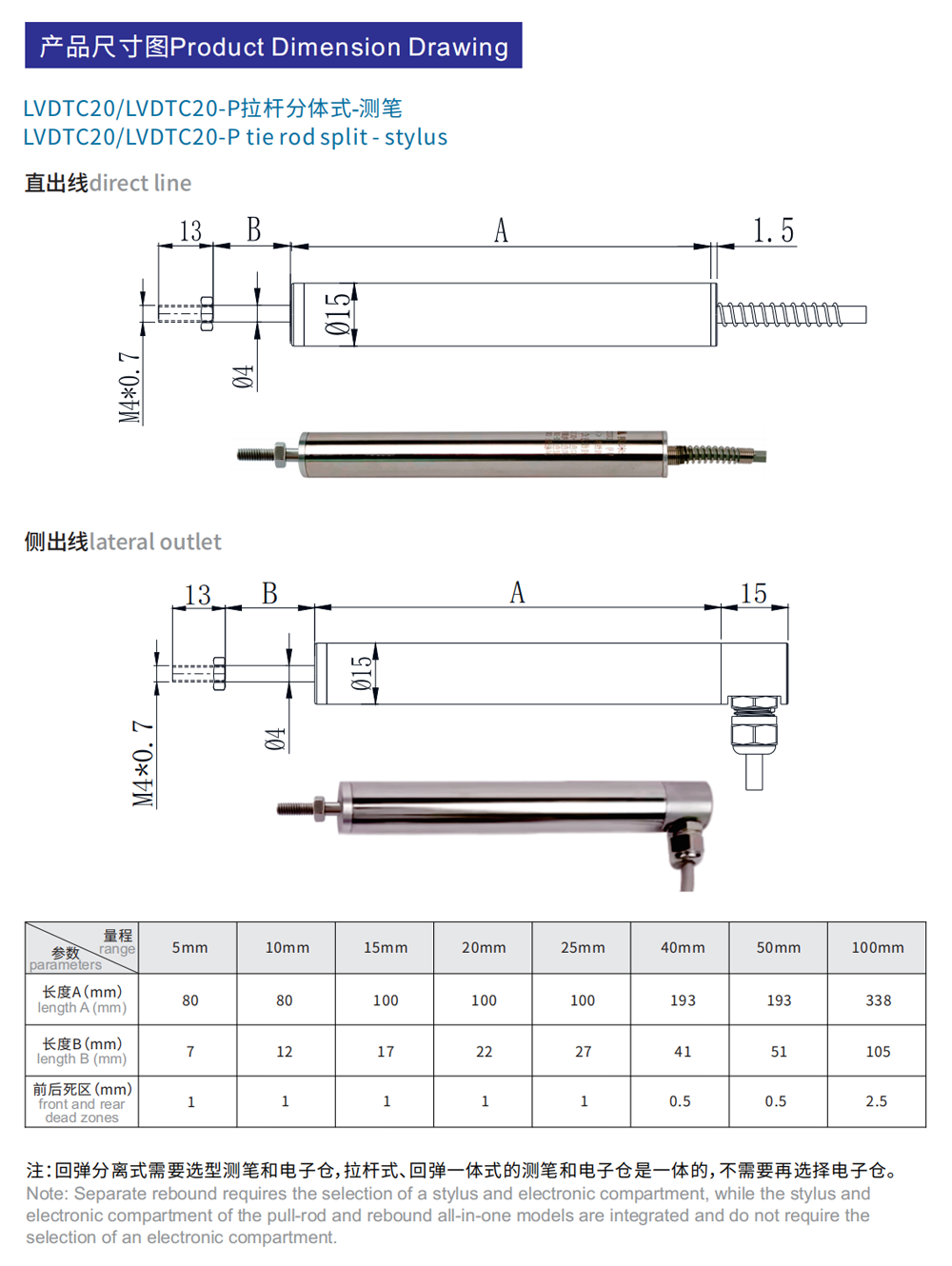

LVDTC20拉杆式位移传感器安装尺寸：
