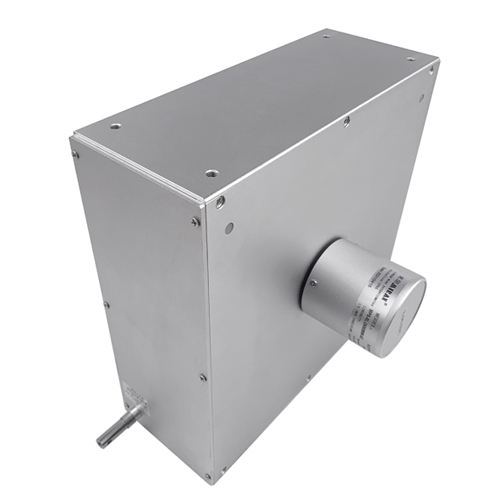

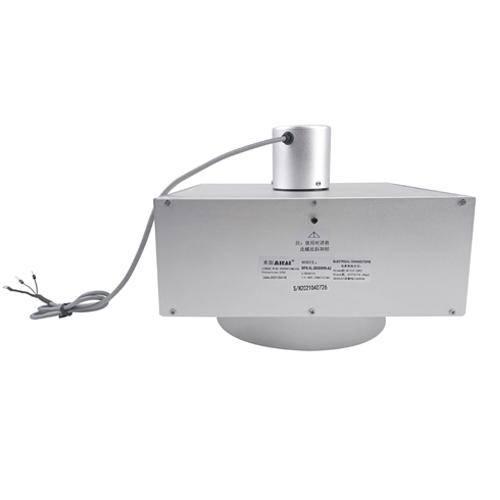

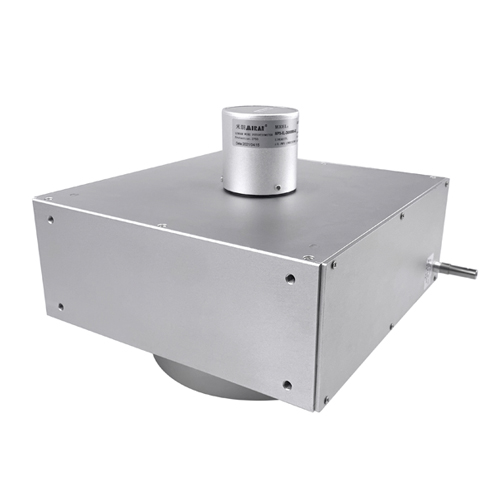

MPS-XL拉绳位移传感器

一、MPS-XL系列拉绳位移传感器产品简介:

MPS-XL 拉绳位移传感器，又称拉绳尺，拉线尺，拉线编码器，拉线位移传感器，是直线位移传感器在结构上的精巧集成，充分结合了角度传感器和直线位移传感器的优点，成为一款结构紧凑、测量行程长、安装空间尺寸小、具有高精度测量的优良传感器。MPS-XL拉绳位移传感器系列产品具有很大的选择空间，行程从10000-50000mm均可定制，具有模拟电流信号：4-20MA，模拟电压信号0-5V、0-10V和脉冲信号P：A、B、Z相数字输出，为广大客户所采用，接受特殊规格订货。

二、MPS-XL系列拉绳位移传感器技术参数：

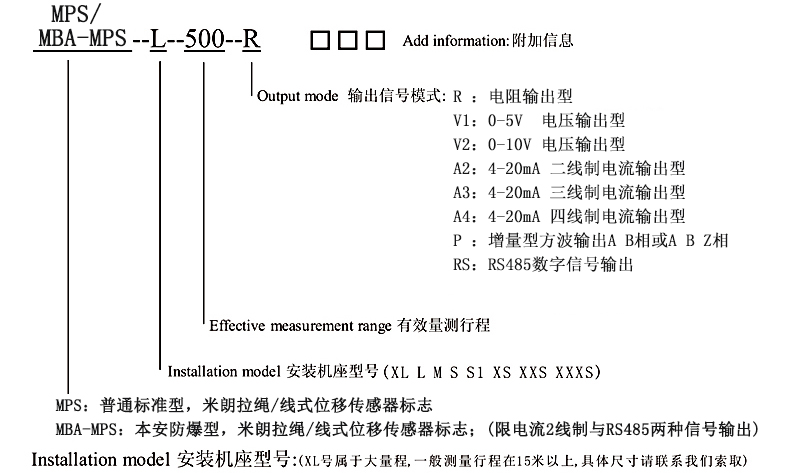

选型指导：

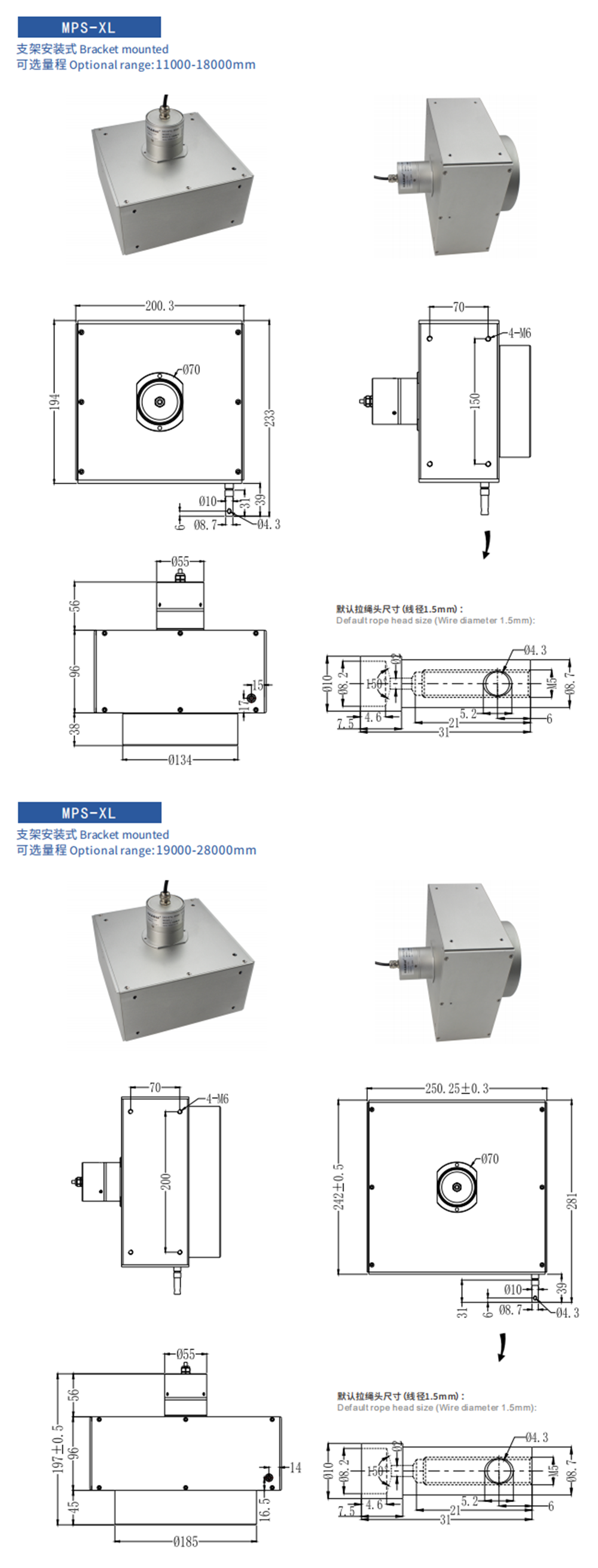

三、MPS-XL系列拉绳位移传感器安装尺寸：

四、MPS-XL系列拉绳位移传感器安装注意事项：

1.利用底部4个固定螺丝孔，依现场及机器安装空间设施需要，直接安装或另加保护或其他机械使用。

2.不锈钢索安装时，须注意水平角度，亦即尽量使用钢索由出线口至移坳部位机构于工作时水平滑动，保持最小角度（容许偏差±3）以确保量测精度及钢索之寿命。

3.钢索本体是覆盖（coating）一层氟（fluorin），请勿让其受外力割伤/烧损/撞击等不当之事发生；过量的粉尘/积屑或是足以破坏钢索的物品贮留于内部的滑轮或者出线口将造成钢索破损，导致运转不顺的故障。

4.在产品未安装于工作台或固定座前，请勿用手或是其他产品将钢索拉出并让其瞬间自动弹回，否则将导致钢索断裂，伤害本体结构及人身安全。

5.MPS-S-P和MPS-M-P系列产品往复运动的瞬间加速不可超过1米/秒；MPS-L-P系列产品往复运动的瞬间加速不可超过0.5米/秒；否则将导致钢索断裂，公司不承担此责任。

6.若使用于非直线运动的机构，请加装适当的滑轮运转。

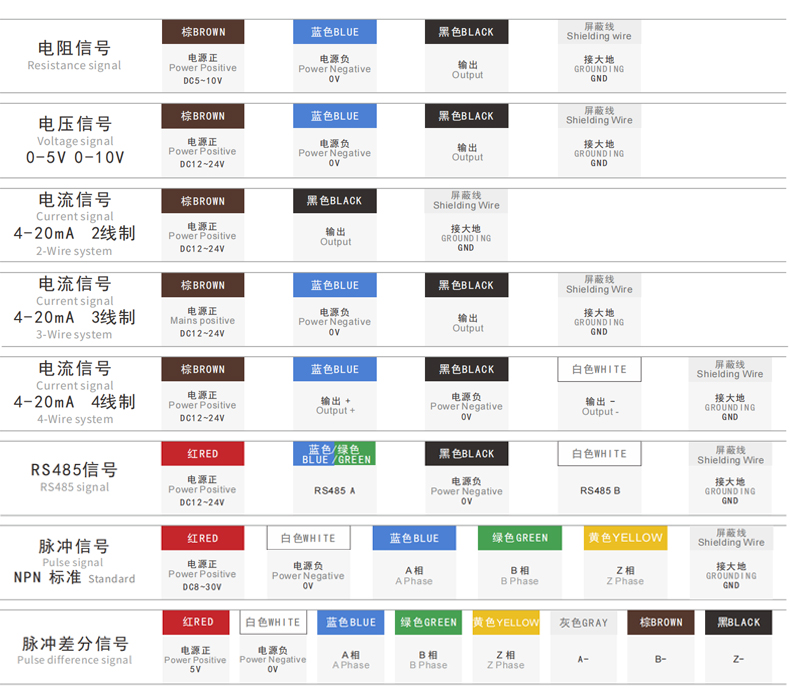

7.三线制电流信号务必先接好负载后再通电使用，否则会导致产品过载损坏。

注：若使用于环境恶劣或特殊场合，请自行加装保护机构。

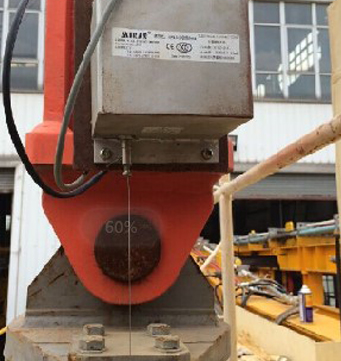

五、MPS-XL系列拉绳位移传感器应用范围：

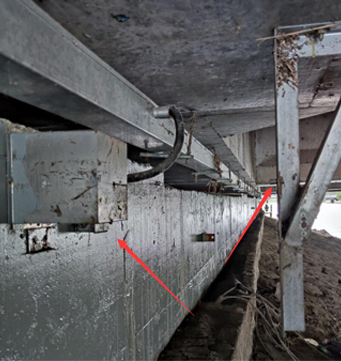

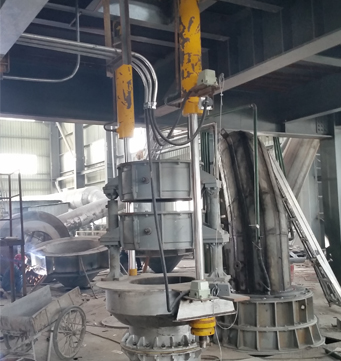

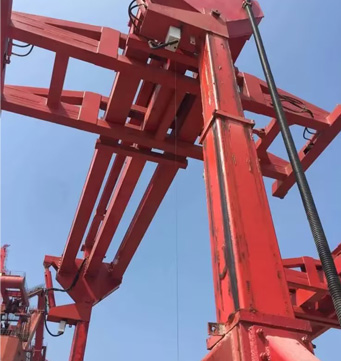

裂缝测量监测，桥梁测量监测，仓储位置定位，水库大坝保护，闸门开度控制，压力机械，造纸机械，纺织机械，金属板材机械，包装机械，印刷机械，水平控制仪，建筑机械，工业机器人，射出机，木工机械，电梯，空气压缩机/油压机，高度机，X-Y轴及其它长度位移，液位等相关尺寸量测和位置控制。
