磁致伸缩液位传感器是一种基于磁致伸缩原理的精密型位置测量装置，磁致伸缩液位传感器的原理是利用两个不同磁场相交时产生一个应变脉冲信号，然后计算这个信号被探测所需的时间周期，从而换算出准确的位置。这两个磁场一个来自磁环中的永磁铁，另一个来自传感器电子仓中的电子部件产生的激励脉冲。激励脉冲沿传感器内用磁致伸缩材料制造的波导丝以声速运行。当与磁环中的永磁场相交时，由于磁致伸缩现象，波导丝产生的机械振动形成一个应变脉冲。应变脉冲很快便被电子仓中的感测电路探测到。磁致伸缩液位传感器从产生激励脉冲的一刻到应变脉冲被探测到总的时间乘以固定的声速，我们便能准确的计算出磁铁的位置变化。这个过程是连续不断的，所以每当磁环位置改变时，新的位置会被迅速测量出来。由于输出信号是真正的值，而不是比例的或需要再放大处理的信号，所以不存在信号漂移或变值的情况，更不必像其他传感器那样需要定期重标。
在木工机械中，磁致伸缩位移传感器为锯木厂电锯和木材位置液压缸提供位置反馈，确保产品的一致性和加工精度。通过测量磁场变化来测定液压油缸的位移。这种传感器具有高精度、高稳定性、非接触式测量和长距离测量等特点，适用于液压油缸在各种恶劣工况下的应用。在液压油缸中，磁致伸缩位移传感器可以实时监测活塞的位置和速度，从而实现对液压系统的控制。也可以外置安装在液压油缸外部，用于测量液压油缸的升降，为设备的维护和修理提供重要依据。磁致伸缩位移传感器在液压油缸中的应用不仅提高了设备的运行效率和可靠性，还降低了维护和修理成本。
随着技术的不断进步，磁致伸缩位移传感器在液压油缸领域的应用将会更加广泛和深入，为工业生产和设备安全带来更大的便利和效益。总的来说，磁致伸缩位移传感器在液压油缸上的应用是一种高效、、可靠的解决方案，对于提升液压系统的性能和安全性具有重要意义。

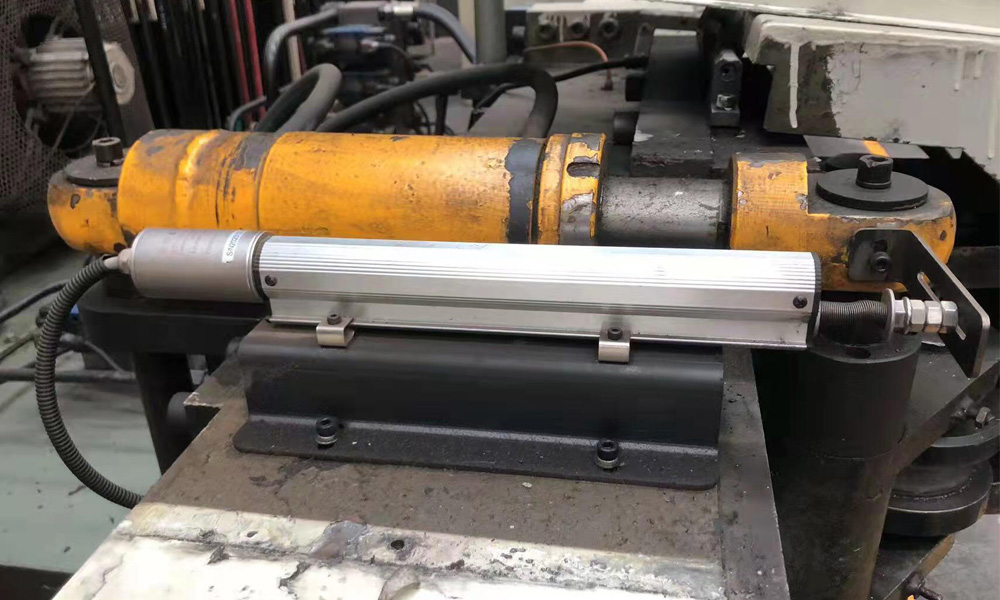

（MTC磁致伸缩位移传感器外置油缸安装案例）
使用拉杆式直线位移传感器（电子尺）外置安装在油缸上测量位移使用也是一种常见的应用方式。这种方式通过将直线位移传感器安装在油缸的外部，利用传感器的测量功能来测定油缸位移变化。外置安装的直线位移传感器通过与油缸的固定连接，能够实时监测油缸杆的位置变化，并将这些变化转换为电信号输出，以供控制系统进行分析和处理。
这种外置安装方式具有多种优点。首先，它不需要对油缸进行内部改装，简化了安装过程。其次，外置安装可以减少对油缸内部环境的影响，降低故障风险。此外，外置安装的直线位移传感器通常具有较长的使用寿命和较低的维护成本，因为它们不易受到油缸内部的工作环境和介质的影响。在油缸的位移测量中，直线位移传感器的应用非常重要。它们能够提供的位置和位移数据，帮助控制系统实现的控制和监测。这些数据可以用于调整油缸的运动轨迹、控制速度和加速度，以及监测油缸的工作状态等。

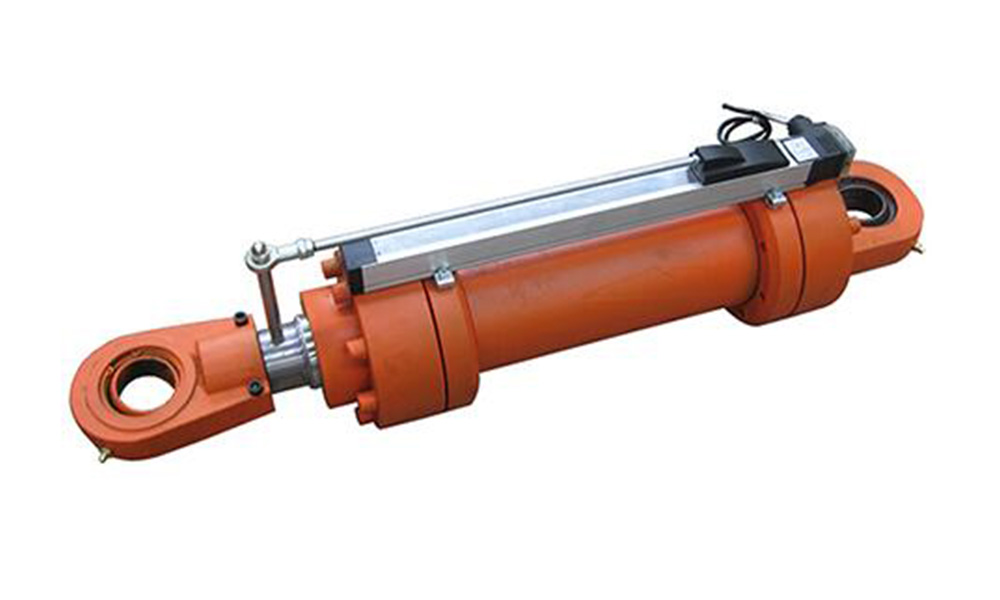

（滑块式KTF电子尺油缸外置安装实例）

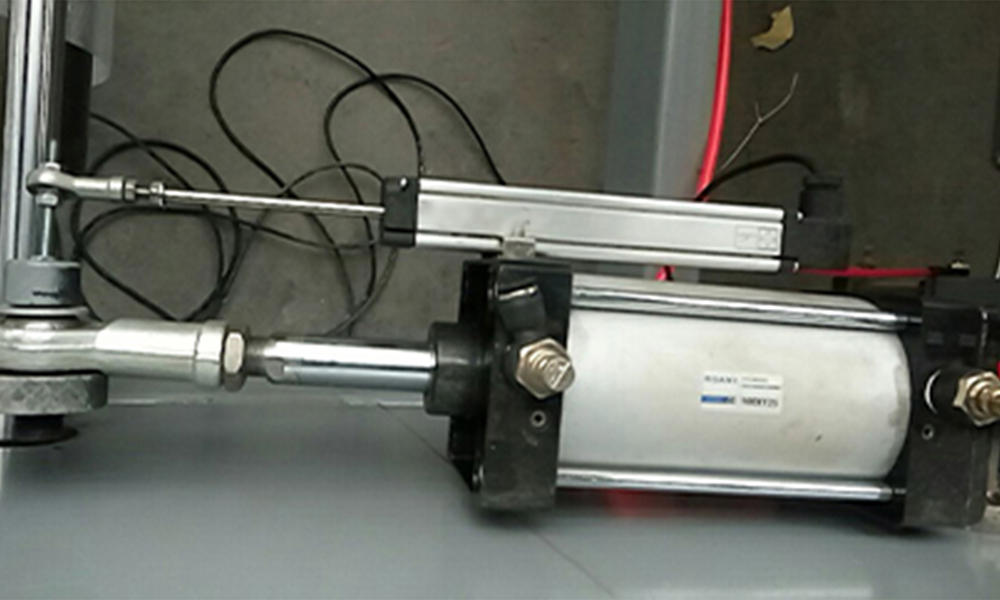

（KTC1拉杆式用于气缸同步测控系统）
