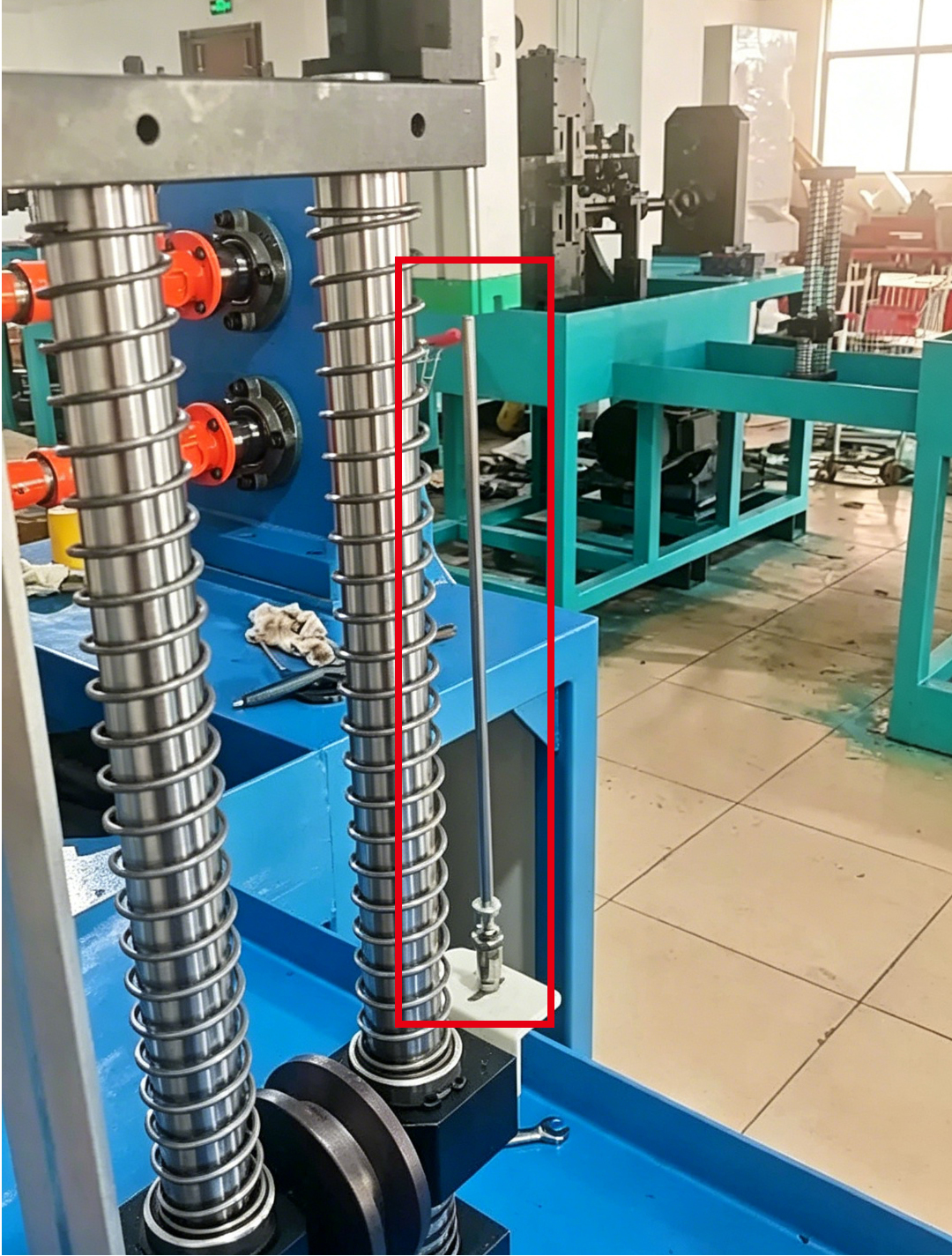

直线位移传感器主要用于压线机压头位置与行程的实时监测，依靠高精度位置反馈，实现压力自动化精准控制，保障产品加工一致性与成品质量。

该传感器基于电阻分压工作原理，可把机械位移量转化为线性电信号对外输出。

1、位置反馈：实时采集压头相对基准面的位移数据，保障压线加工深度均匀统一。

2、闭环控制：位移信号上传至 PLC 及控制器，与工艺设定值做对比运算，动态调节液压或伺服执行机构，规避过压、欠压问题。

安装与调试要点

压线机工况存在高振动、大负载特点，为保障测量精度，安装调试需遵循以下要求：

・同轴对中与平行度：传感器拉杆 / 测杆必须与压头运动方向保持严格平行，杜绝侧向力造成部件磨损，避免由此引发测量偏差。

・抗干扰措施：设备变频电机易产生电磁干扰，信号线缆选用屏蔽线，同时保证传感器外壳与设备金属机体可靠接地，抑制静电及高频信号干扰。

・零点、量程校准：设备装配完成后，完成零点偏移与满量程输出校准。无施压状态下调零，压头运行至更大行程位置校准满量程输出电压，保证信号线性输出精度。

选型与维护建议

・环境防护选型：压线机现场油污较多，优先选用IP67 及以上高防护等级的传感器；定期检查密封组件老化状态，避免油液、水汽侵入本体，造成电刷接触不良。

・故障排查与稳定性校验：出现数据跳变异常时，优先核查供电电压（电压波动需控制在 ±0.1% 以内），同时检查信号线缆绝缘层有无破损。
