工作原理

WDL小型拉杆式电子尺基于精密电位计原理工作，属于位置测量型传感器。传感器内部采用高精度导电塑料电阻轨，配合耐磨贵金属电刷，当拉杆随被测物体做直线往复运动时，电刷在电阻轨同步滑动，将机械位移量线性转换为对应的电信号输出。输出电压随位移变化呈精准线性关系，输出幅值范围为给定输入工作电压的0-100%，位移起点对应0%输出，满量程对应100％输出，实现位移与长度的直接、精准测量。

信号输出与传输

传感器原生输出直流电压信号，可直接接入PLC、工控机、采集卡等控制设备。同时支持通过内置或外置V/A变送模块，将原始信号转换为工业标准信号，适配各类控制系统接口需求：

· 电压信号：0-5V、0-10V（四线制，抗干扰能力强）

· 电流信号：4-20mA（二线制 / 三线制 / 四线制，适合远距离传输）

· 数字信号：RS485（选配，如需 RS485数字信号，需额外选配对应外置 / 内置变送模块实现，不属于传感器本体原生输出。）

其中4-20mA电流信号具备良好的抗干扰能力，可实现远距离信号传输，满足车间、大型设备等复杂工业环境下的远程监控与控制要求。

产品特点

· 通用型设计：结构小巧紧凑，安装方式灵活，适配多种设备空间；

· 测量精准：线性度高，重复定位精度好，输出稳定可靠；

· 耐用性强：导电塑料电阻轨配合贵金属电刷，耐磨寿命长，适合长期连续运行；

· 拉杆顺滑：拉杆运动阻力小，响应迅速，跟随性好；

· 接口丰富：多种接头与出线方式可选，适配不同设备安装需求；

· 信号灵活：原生电压输出，亦可按需选配变送模块，覆盖模拟量与数字量场景。

应用领域

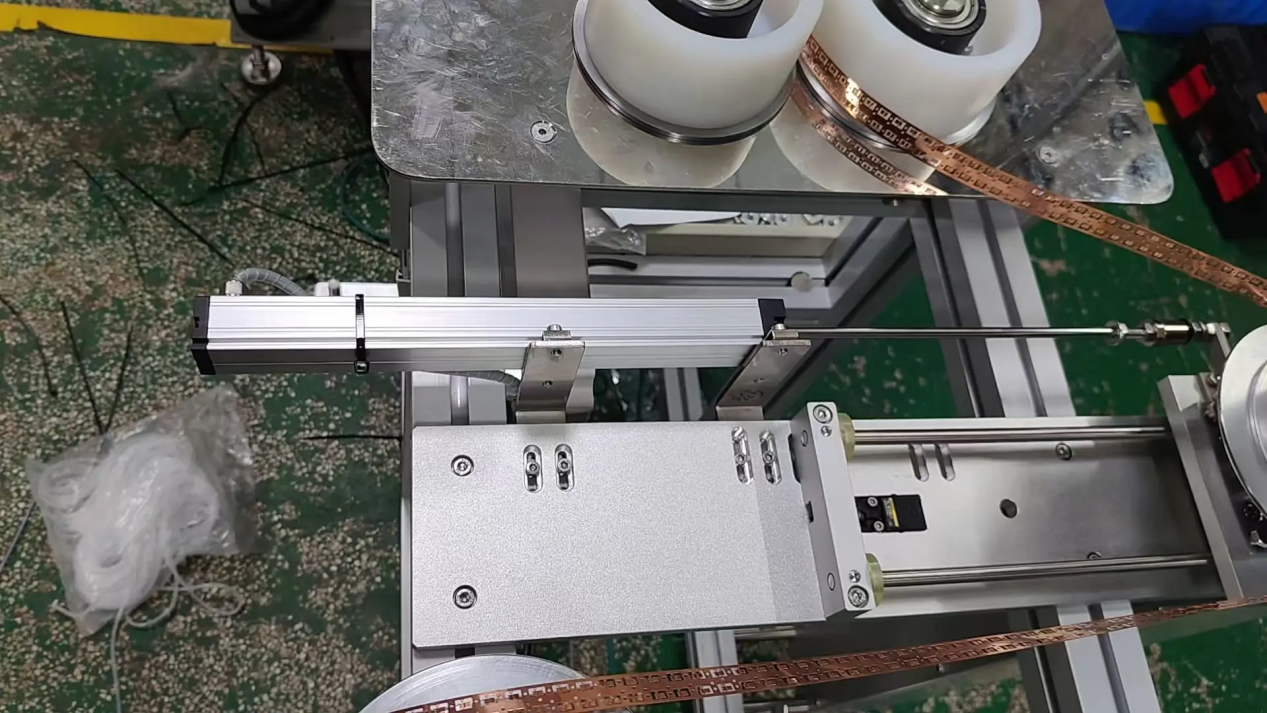

米朗MIRAN WDL小型拉杆式电子尺为通用型拉杆位移传感器，广泛适用于各类工业设备的位置检测、行程控制与闭环反馈场景，典型应用包括：

· 注塑机、EVA 注塑机、中空吹瓶机

· 压铸机、橡胶机、鞋机

· 以及其他需要直线位移测量与位置控制的自动化设备
