拉线/拉绳传感器在高支模监测系统中的应用

随着中国经济的快速发展和城市化进程的加快，大型复杂工程项目的建设日益增多，高支模系统作为此类工程的模板的支撑体系得到了越来越广泛的应用。但是由于高支模系统本身具有多样性、复杂性及高危性的特点，近年来，高支模系统坍塌事故频繁发生，严重威胁大型建筑的施工安全，并受到社会各界的广泛关注。

高支模大部分用于高大建筑和桥梁（混凝土）的现浇和养护阶段，混凝土现浇是一次性成形，所以高支模的稳定是桥梁建筑物质量的保证。

混凝土浇筑过程中，高支模不断承受荷载，人工实现全面监测比较困难，而利用高支模在线监测系统，可以保证人员的安全，同时数据全方位实时上传，实时监测混凝土浇筑过程中高支模的倾斜、荷载、位移，为安全提供可靠的保证。其中用到的米朗产品有以下几种：

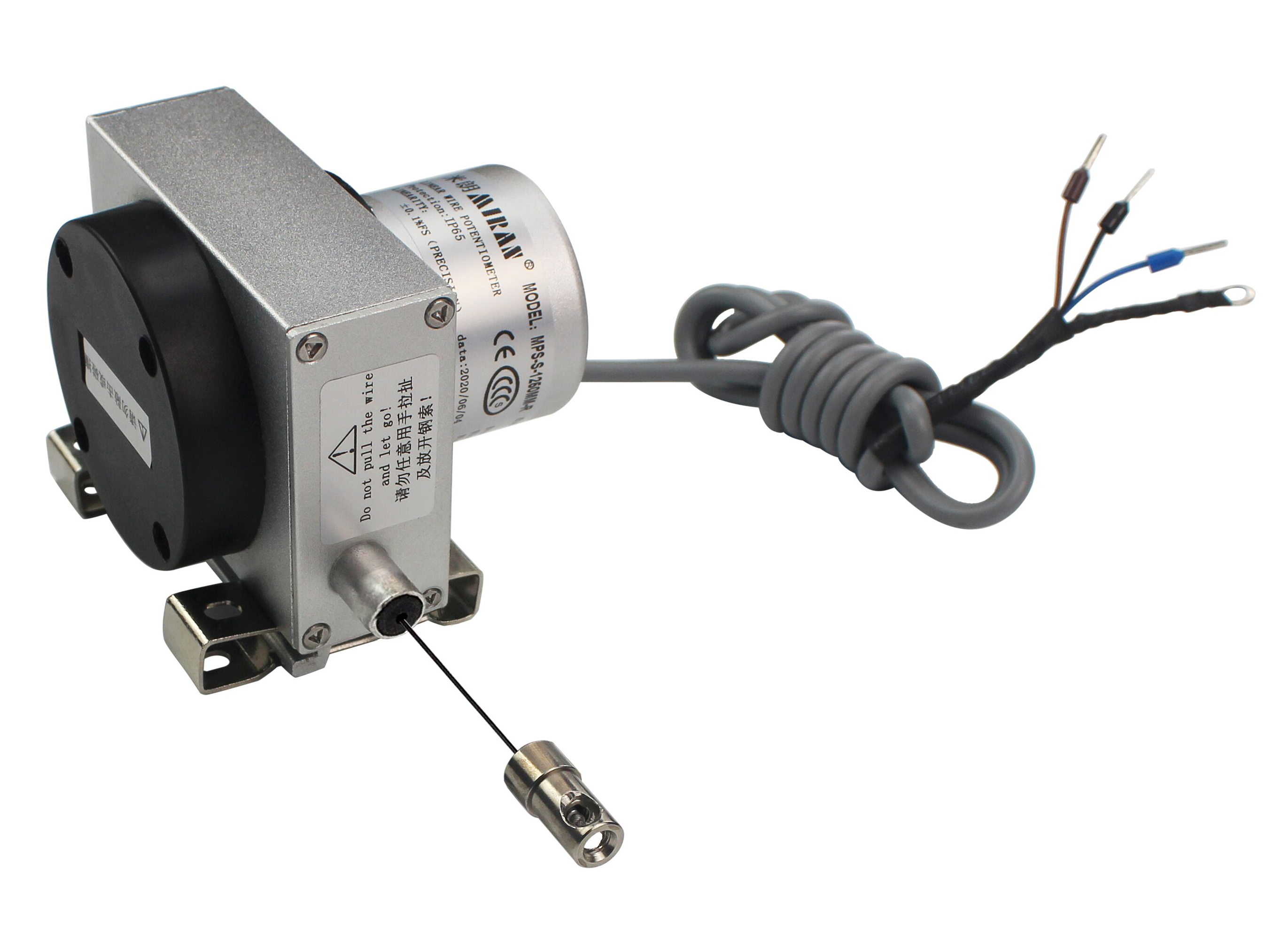

1、拉线位移传感器用于高支模安全监测工程中的面板沉降监测，对模板的竖向位移量和水平位移量进行监测，可以连接采集仪，将测得的数据传输给采集仪。

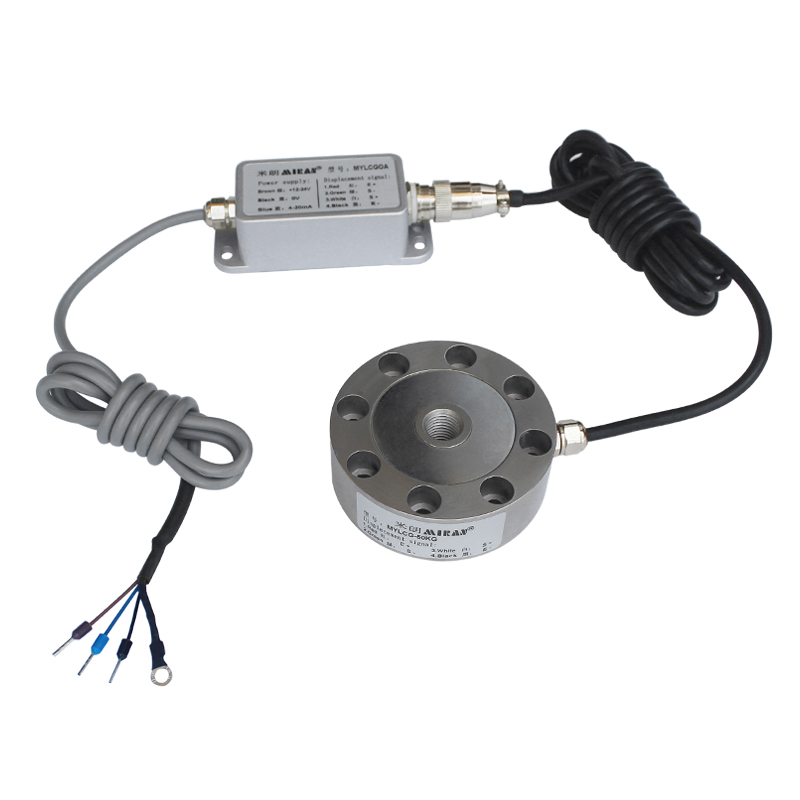

2、荷重传感器用于高支模安全监测工程中立杆轴力的监测，对面板施加在立杆上的压力进行测量，荷重传感器安装在立杆可调托撑与面板或楞梁之间，荷重传感器与立杆、面板或楞梁间应保持紧密接触，接触面应平整、坚固。荷重传感器需要先连接转换器再连接采集仪，可将测得的数据传输给采集仪。

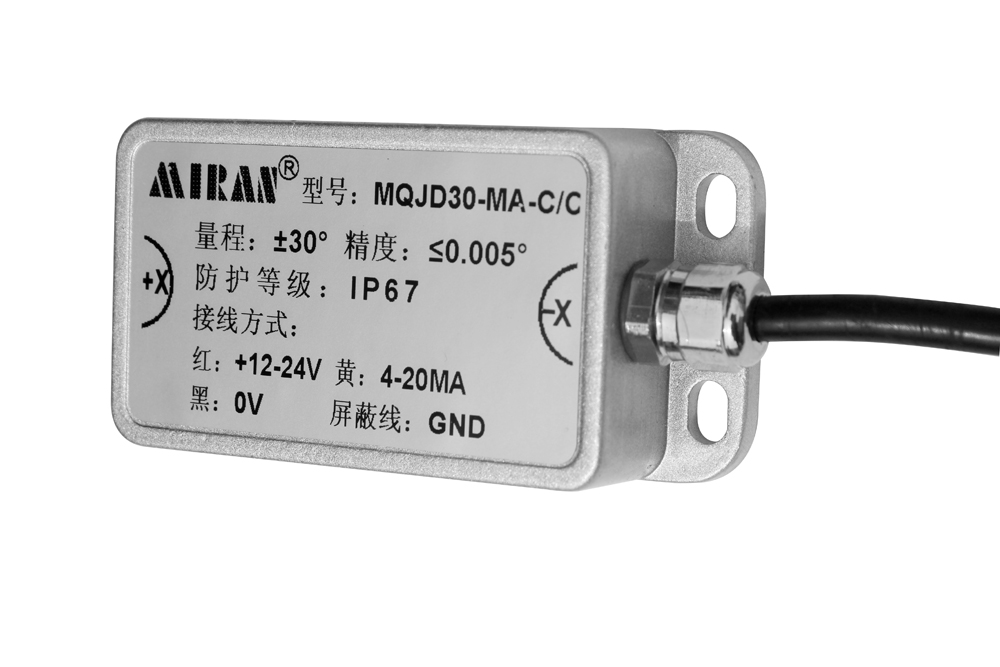

3、倾角传感器可用于支架倾角监测，监测支架顶部变形的倾角传感器应安装在可调托撑调节螺母下方，支架倾角监测点应布置在轴力监测的立杆上。
